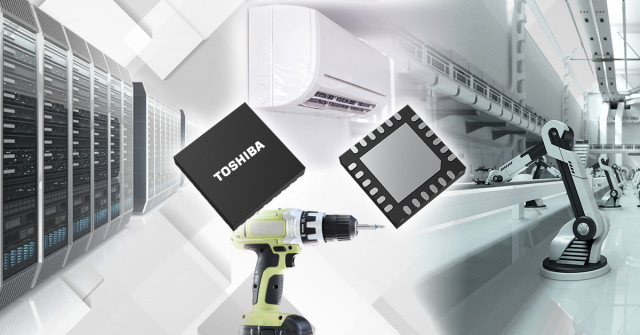

도시바가 전원 라인 보호 기능을 내장한 eFuse IC 제품군에 80V 정격 전자 퓨즈(eFuse IC)인 ‘TCKE1401NM’을 추가했다
도시바 일렉트로닉 디바이스 앤 스토리지(Toshiba Electronic Devices & Storage Corporation)(이하 도시바)는 다양한 전원 라인 보호 기능을 내장한 eFuse IC 제품군에 80V 정격 전자 퓨즈(eFuse IC)인 ‘TCKE1401NM’을 추가했다. 오늘부터 출하를 시작한다.
신제품은 80V 정격 eFuse IC용 업계 최고 수준[1]의 소형 패키지인 VQFN24D 패키지를 채택해 전원 라인 보호 회로의 안전성 향상과 산업용 장비의 PCB 크기 축소에 기여한다.
고출력 및 고효율에 대한 수요 증가에 따라 서버, 네트워크 장비, 공장 자동화 장비, 로봇 및 기타 산업용 장비에서 48V 전원 시스템 도입이 확대되고 있다. 이러한 변화에 따라 높은 내전압과 다양한 보호 기능을 제공하는 전원 라인 보호 회로가 요구되고 있다.
eFuse IC는 이상 전류, 이상 전압 및 기타 고장 상태로부터 후단 회로를 보호하는 반도체 퓨즈다. 기존 물리적 퓨즈[2]가 제공하는 단락 보호 기능에 더해 과전류 보호, 과전압 보호, 역전류 차단, 입력 역극성 보호, 열 차단 등 다양한 보호 기능을 단일 칩에 통합함으로써 더욱 다양한 기능을 갖춘 소형 전원 라인 보호 회로를 구현할 수 있다.
TCKE1401NM은 80V 정격으로 4.7V에서 75V까지의 넓은 동작 전압 범위를 지원한다. 높은 내전압을 통해 24V, 48V 및 54V 시스템의 전원 라인 보호에 사용할 수 있다. 또한 44.5mΩ(typ.)의 낮은 온 저항(RON)은 작동 중 전력 손실을 줄여 장비 효율 향상에 기여한다. 4.0×4.0mm(typ.) 크기의 VQFN24D 패키지를 채택해 PCB 크기 축소에도 기여한다.
이 eFuse IC의 주요 보호 기능에는 과전류 발생 시 출력 전류를 제어하는 전류 제한 기능과 과전압 발생 시 출력을 차단하는 출력 셧다운 기능이 포함된다. 두 기능의 동작 임계값은 외부 저항을 통해 설정할 수 있다. 또한 외부 MOSFET을 사용하는 트루 역전류 차단 및 역접속 보호 기능을 갖춰 IC 자체와 후단 회로를 모두 보호한다.
신형 eFuse IC에는 이상 상태를 외부 회로에 알리는 FLAG 기능[3], 출력 전압 상태를 나타내는 파워굿 기능[4], 출력 전류 모니터 기능도 탑재됐다. 예상치 못한 단락이나 이상 발열이 발생하면 열 차단 기능이 즉시 eFuse IC를 차단해 후단 회로를 보호한다. 이상 상태에서의 복구 방식은 eFuse IC가 자동으로 복구되는 자동 재시도 모드와 외부 신호를 통해 복구가 시작되는 래치 오프 모드 등 두 가지 동작 모드 중에서 선택할 수 있다.
도시바는 앞으로도 전원 라인 보호의 안전성과 신뢰성을 높이는 eFuse IC를 지속적으로 개발하고 다양한 요구에 대응할 수 있도록 제품 라인업을 확대할 계획이다.
(표의 내용은 pdf 참조. 다운로드: https://bit.ly/4g5yP4c)
용도
· 산업용 장비: 서버, 네트워크 장비, 공장 자동화 장비, 로봇, 복합기 등
· 소비자용 장비: 전동 공구, 가전제품 등
특징
· 80V 정격으로 최대 54V에서 동작하는 시스템의 전원 라인 보호 지원
· 80V 정격 eFuse IC용 업계 최고 수준[1]의 소형 VQFN24D 패키지: 4.0×4.0mm(typ.), t=0.9mm(max)
· 낮은 온 저항: RON =44.5mΩ (typ.)
· 과전류 보호, 과전압 보호, 트루 역전류 차단, 입력 역극성 보호 등 다양한 보호 기능
(표의 내용은 pdf 참조. 다운로드: https://bit.ly/4g5yP4c)
신제품에 대한 자세한 내용은 아래 링크에서 확인할 수 있다.
TCKE1401NM
도시바의 eFuse IC에 대한 자세한 내용은 아래 링크에서 확인할 수 있다.
eFuse IC
eFuse IC를 포함한 도시바의 소신호 및 로직 제품 선정 가이드는 아래에서 확인할 수 있다.
소신호 및 로직 제품 선정 가이드(Selection Guide Small Signal and Logic)
도시바 eFuse IC 관련 콘텐츠는 아래에서 확인할 수 있다.
강력한 전원 보호를 위한 eFuse IC(eFuse IC for robust power supply protection)
eFuse IC 용어집(eFuse IC Glossary)
eFuse IC의 기본 사용법 및 기능(Basic usage and functions of eFuse IC)
온라인 유통업체의 신제품 공급 여부는 아래에서 확인할 수 있다.
TCKE1401NM
온라인 구매
* 회사명, 제품명 및 서비스명은 각 해당 회사의 상표일 수 있다.
* 제품 가격과 사양, 서비스 내용 및 문의 정보를 포함한 본 문서의 정보는 발표일 현재 기준이며 사전 통지 없이 변경될 수 있다.
