얇은 패키지에 긴 연면거리와 높은 절연전압 구현

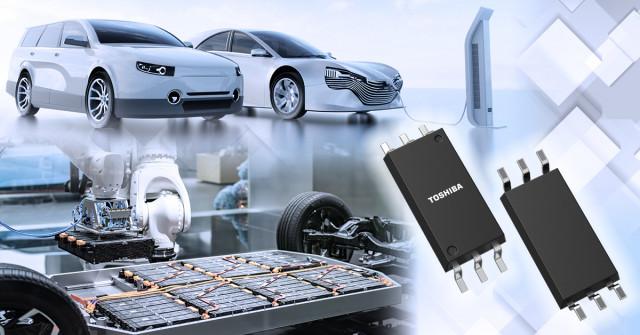

도시바 일렉트로닉 디바이스 앤 스토리지(Toshiba Electronic Devices & Storage Corporation),이하 도시바)는 자동차 장비용 태양광 출력 포토커플러 TLX9920을 솔리드 스테이트 릴레이(SSR)[1]용으로, 얇고 긴 연면거리의 SO6L 패키지로 출시했다. 양산 출하는 오늘부터 시작된다.
수명이 더 긴 자동차 장비용 릴레이 유닛에 대한 수요가 증가하고 있으며, 이에 따라 기계식 릴레이 대신 SSR의 사용이 확대되고 있다. 자동차 시스템이 계속 발전함에 따라 SSR로의 전환은 더욱 가속화될 것으로 예상된다.
TLX9920은 SSR에 사용되는 고전압 파워 MOSFET의 게이트 드라이버로 적합하다. 고전압 파워 MOSFET과 결합하면 포토릴레이로는 구현하기 어려운 고전압·고전류 스위칭을 실현할 수 있다. 또한 SSR은 기계식 릴레이와 달리 물리적 접점이 없어 접점 마모와 정기적인 유지보수 필요성이 제거된다. TLX9920은 자동차 전자부품 신뢰성 표준인 AEC-Q101도 충족한다.
이 제품은 8mm 이상의 연면거리를 갖는 SO6L 패키지에 탑재되어 높은 절연전압(BVs=5000Vrms)을 구현한다. 예를 들어 국제 표준 IEC 60664-12[2]는 오염도 2 환경에서 동작 전압 400V 이상의 적용 시 5.6mm 이상의 연면거리를 요구한다. TLX9920은 이러한 요구 사항을 충족한다.
TLX9920은 고전압 시스템 및 열악한 환경 조건에서의 적용에 적합하다. 자동차 장비, 에너지 저장 시스템(ESS) 및 산업용 전력 장비의 다양한 스위칭 애플리케이션에 사용할 수 있다.
도시바는 신뢰성을 향상시키고 기술 혁신을 진전시키는 자동차 및 산업용 장비용 제품을 개발함으로써 안전하고 지속 가능한 사회 구축에 지속적으로 기여할 것이다.
주석:
[1]반도체 릴레이(SSR)는 저전압 신호로 고출력 부하(가열 소자, 모터 등)를 제어하는 데 사용된다. 제어측(입력)과 스위칭측(출력)은 절연벽(Isolation barrier)에 의해 전기적으로 분리되어 있어, AC 라인에 직접 연결된 회로를 전환하거나 접지 전위가 서로 다른 장치 간의 스위칭이 가능하다.
[2]교류(AC) 1000V 또는 직류(DC) 1500V 이하 시스템의 절연 협조(Insulation coordination)에 대한 원칙, 요구 사항 및 테스트 방법을 규정하는 표준이다.
애플리케이션
·자동차 장비: 배터리 관리 시스템(BMS), 온보드 충전기, 인버터 등
·산업용 장비: 에너지 저장 시스템(ESS)
특징
·얇고 긴 연면거리 패키지: SO6L (3.84×10.0×2.1mm)
·긴 연면거리: 8mm (최소)
·높은 절연전압: BVs＝5000Vrms (최소)
·개방 전압: VOC＝13.5V (최소)
·단락 전류: ISC＝8μA (최소)
·AEC-Q101 준수
주요 사양
(표의 내용은 pdf 참조. 다운로드: https://bit.ly/4bz8cB9)
신제품에 대한 자세한 내용은 아래 링크를 참조하면 된다.
TLX9920
도시바의 아이솔레이터 및 솔리드 스테이트 릴레이에 대한 자세한 내용은 아래 링크를 참조하면 된다.
Isolators/Solid State Relays
온라인 유통업체에서 신제품의 공급 여부를 확인하려면 다음을 방문하면 된다:
TLX9920
